SPORTSTÄTTENBAU


REFERENZOBJEKTE:

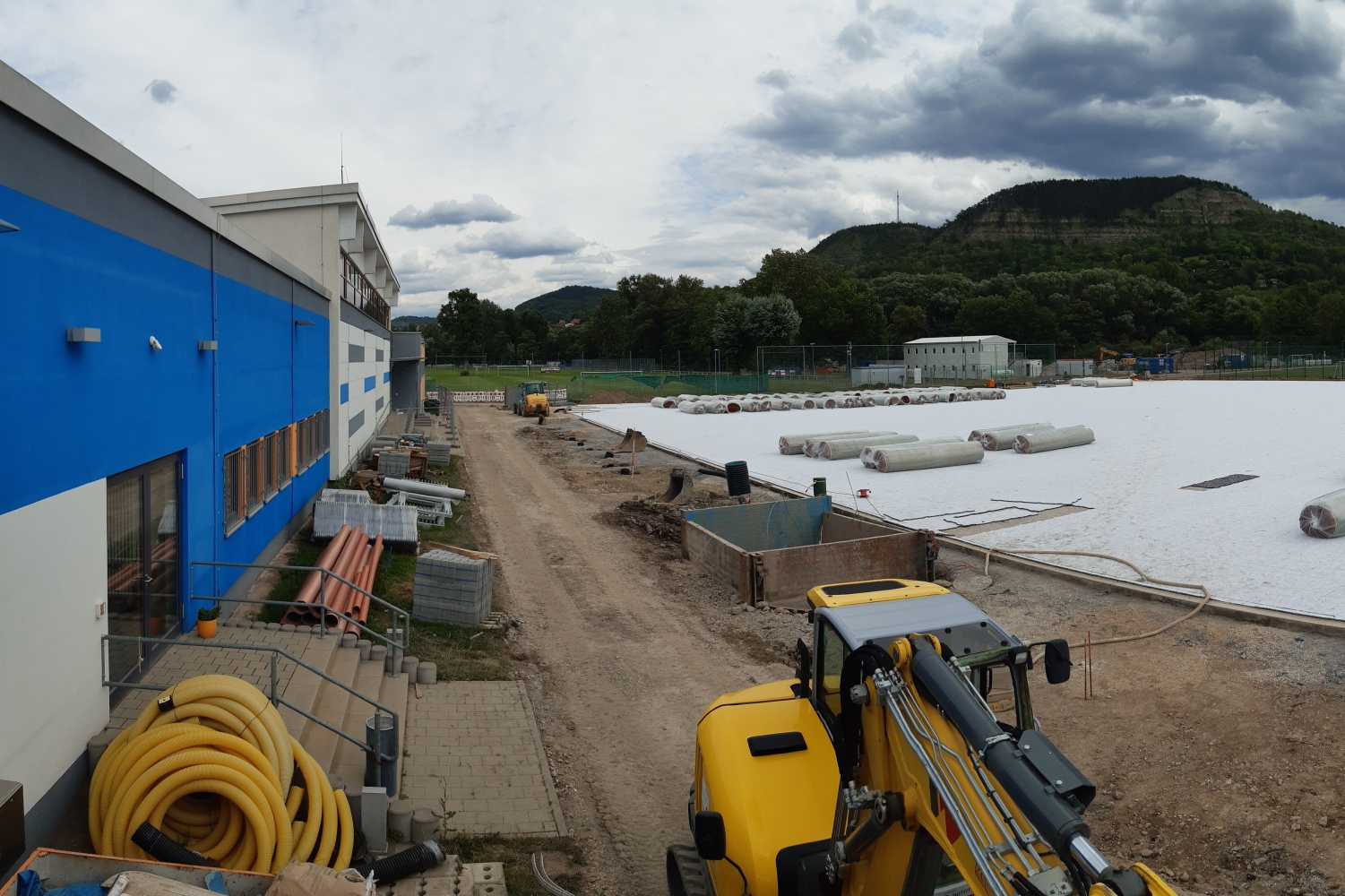

Referenzobjekt Jena Stadion - Platz 4

Neubau Kunstrasenplatz Jena Oberaue – Platz 4

Allgemeines / Auftrag

Außenanlage - Erd-, Straßen- und Entwässerungsleitungsbau

  • 1.200.000 € netto Auftragsvolumen
  • Bauzeit: 03 / 2020 – 10 / 2020
  • Durchschnittlich beschäftigte Anzahl gewerblicher AN: 6
  • Anzahl internes Überwachungspersonal: 2
  • AG: Kommunale Immobilien Jena, Planer: RoosGrün Planung

Beschreibung Mengen

  • Betonabbruch / Rückbau – 570 t
  • Erdbau / Entsorgung ca. 5.500 m3
  • Planum stabilisieren – 9.400 m2
  • ca. 7.800m2  Einbau von 25cm kombinierter FS-Tragschicht nach DIN 18035 (2007)
  • ca. 7.800m2  Einbau von 5cm Nivellierschicht 0/11 nach DIN 18035 (2014)
  • ca. 7.800m2  Einbau von elastischen Tragschichtplatten (d= 3cm)
  • ca. 7.800m2  Einbau von Sandverfülltem Kunststoffrasen Eurogreen - WebGrass 35
  • Verlegung von ca. 1000m VSR DN 80 sowie ca. 90m TSR DN 150
  • 104m Stauraumkanal DN 300 (Stb) unter Grundwasserandrang verlegt - Tiefe 0,85 m – 3,25 m
  • 175m Stauraumkanal DN 500 (Stb) unter Grundwasserandrang verlegt - Tiefe 0,85 m – 3,25 m
  • diverse Entwässerungsleitungen PP DN200 und DN150 – Tiefe 0,85 m – 2,5 m
  • Einbau von 9 Köcherfundamenten (á 16,7 m3 Stahlbeton C35/45) für Flutlichtmasten
  • diverse Erdbauten/Gräben für Energieversorgung der Flutlichtanlage
  • ca. 1.600 m2 (grundhaft neu aufgebaute) Betonpflasterflächen mit entsprechenden Randbegrenzungen und Entwässerungseinrichtungen
  • ca. 650 m2 (grundhaft neu aufgebaute) bituminös befestigte Straßenflächen mit ent-sprechenden Randbegrenzungen und Entwässerungseinrichtungen
  • diverse Zäune, Ballfangzäune, Geländer sowie Fußballtypische Ausstattung (Groß-feldtore, Spielerkabinen)

Gerätespezifik

  • Einsatz von gesteuerter Technik
  • Arbeiten trotz teilweise minimaler Aushubtiefe mit Verbau nötig, da drückendes Grundwasser ab ca. 0,85 m Aushubtiefe

Bildergalerie





Referenzobjekt Jena Leichtathletik Stadion

Freianlagen Leichtathletikstadion Jena, Woellnitzer Straße - Neubau einer Leichtathletikanlage Typ A mit Tribüne

Allgemeines / Auftrag

  • 1.760.000 € netto Auftragsvolumen
  • Bauzeit: Februar 2021 bis April 2023
  • Durchschnittlich beschäftigte Anzahl gewerblicher AN: 6
  • Anzahl internes Überwachungspersonal: 2
  • AG: Kommunale Immobilien Jena
  • Planer: PSL Landschaftsarchitekten

Beschreibung Leistungen / Mengen

  • Betonabbruch / Rückbau – 570 t
  • Erdbau ca. 5.000 m3
  • Planum stabilisieren – ca. 8.000 m2 mit sulfatbeständigem Bindemittel
  • ca. 7.900 m2 Einbau von 12cm Einbau Rasentragschicht
  • ca. 7.900 m2 Feinplanum Sportrasen
  • ca. 7.100 m2 Einbau Tragschicht Kunststofffläche (d= 200 mm)
  • ca. 7.100 m2 Einbau Asphalttragschicht WDA (d= 50 mm)
  • ca. 7.200 m2 Einbau Kunststoffbelag Typ D (d= 15 mm)
  • ca. 1.700 m Verlegung diverser Entwässerungsleitungen (DN 80 – DN 300)
  • Herstellung Tribüne für 490 Zuschauer
  • Herstellung unterirdisches Regenrückhaltesystem (Stauraumbehälter)
  • Lieferung und Einbau diverser Ausstattungselemente für Leichtathletikanalagen
  • Lieferung und Aufbau von Fertigteilgaragen

Gerätespezifik

  • Einsatz von gesteuerter Technik
  • Arbeiten trotz teilweise minimaler Aushubtiefe mit Verbau nötig, da drückendes Grundwasser ab ca. 0,85 m Aushubtiefe
  • Verwendung von verschiedenen Pumpenanlagen für die notwendige Wasserhaltung

Bildergalerie





Referenzobjekt Hockeyplatz Meerane

Meerane, Los 1 Rekonstruktion Hockeyspielfeld

Allgemeines / Auftrag

  • 660.555 € netto Eigenleistung
  • 660.555 € netto Auftragsvolumen
  • Bauzeit: August 2020 bis Mai 2021
  • Durchschnittlich beschäftigte Anzahl gewerblicher AN: 4
  • Anzahl internes Überwachungspersonal: 1

Beschreibung Mengen

  • 1.290 m2 Pflasterarbeiten
  • Erdarbeiten
  • 6.500 m2 Bodenverfestigung
  • 1.150 m Kabelgraben
  • 5.900 m2 Tragschicht ohne Bindemittel, Asphalttragdeckschicht, Elastikschicht, Kunststoffrasen
  • 400 m Barriere, 300 m Barriereausfachung

Gerätespezifik

  • Einsatz von Baggern
  • Radlader, Erdbauwalze
  • Straßenfertiger

Bildergalerie
